方案摘要

系统主链路依次经过输入保护、电池充电、系统电源、蜂窝平台、Wi-Fi共享和接口控制。器件选择必须服从平台的电气指标；官网列出的型号只用于建立候选范围，不能直接转换为量产BOM。

• 系统目标

  在电池容量和散热面积受限的条件下，保证蜂窝上行、Wi-Fi转发与边充边用能够持续共存。

• 设计顺序

  先确定整机功耗、接口速率和工作频段，再设计电源树、保护链路、射频前端与PCB分区。

• 选型原则

  型号需逐项核对数据手册、封装、温度范围和供货状态，并以样片及整机测试作最终确认。

关键工程结论

• 重点 1

  电源完整性是稳定运行的基础。蜂窝发射、Wi-Fi满吞吐与充电同时发生时，电池内阻、走线压降、Buck瞬态响应和复位阈值必须放在同一工况下核算。

• 重点 2

  USB保护必须按线路分层。VBUS、CC、USB 2.0 D+/D-与USB 3.x高速通道的耐压、电容和带宽要求不同，不宜共用同一选型规则。

• 重点 3

  射频选型必须落实到每一条通路。Wi-Fi制式、蜂窝频段、端口功率、线性度和MIPI RFFE控制关系都要逐项对应，不能用笼统的功能名称代替射频指标。

1. 应用案例：移动团队临时网络

在机场候机、跨城出差、临时项目现场或固定宽带中断时，一台MiFi可以为笔记本、手机和平板提供统一的蜂窝回传。它的意义并非简单增加一个Wi-Fi热点，而是把移动网络接入从个人终端中分离出来，形成独立、可管理且具备自恢复能力的连接节点。

1.1 案例建模条件

案例设定为一名出差人员在候机区连续办公：笔记本运行视频会议和云端协作，手机保持即时通信，平板同步项目资料；现场没有稳定的有线网络，也无法保证持续USB供电。这组条件用于构造持续下行、突发上行、多客户端并发和纯电池运行的综合负载，不代表某款产品的既定性能。

• 网络侧压力

  人员移动、室内遮挡、同频干扰和基站负载都会改变蜂窝链路质量。在网络功率控制范围内，链路变差可能带来发射功率或重传次数上升；若有效吞吐同时下降，单位有效数据的能耗通常随之增加。

• 设备侧压力

  蜂窝上行、Wi-Fi转发、NAT处理、状态显示和后台充电可能同时运行。若设备放在包内，或使用老化电池、高阻抗线缆，电源与散热余量还会继续收窄。

1.2 主要失效链与用户感知

弱覆盖或高干扰 → 发射功率、占空比或重传概率上升 → 峰值电流与平均热耗散增加 → 电池端及系统电源轨可能下陷 → 基带降频、复位或掉网 → 视频会议卡顿、VPN断开、文件同步失败。这是一条需要通过日志和波形验证的潜在失效链，并非所有弱信号场景都会依次触发。定位时应同时检查天线效率、电池内阻、Buck瞬态响应、散热和软件恢复。

1.3 与替代接入方式的价值比较

• 独立MiFi适合持续多终端

  蜂窝接入、Wi-Fi共享和供电均由独立设备承担，网络状态可以集中管理；相应代价是新增设备、电池、数据套餐和维护工作。

  适用条件：多终端并发、持续办公、需要独立续航或备用链路。

• 手机热点适合短时轻负载

  无需额外硬件，但蜂窝、Wi-Fi、应用处理和屏幕共享同一电池与热空间；来电、系统策略和手机温升可能影响持续连接。

  限制：长时间上行、多设备并发和边充边用时的电量与温升压力较高。

• 公共Wi-Fi取决于现场网络

  它不占用个人蜂窝流量，但覆盖、拥塞、认证方式和安全策略均由场地方决定，人员移动后接入条件还会变化。

  限制：难以为关键会议、远程运维或宽带故障提供可预期的连接保障。

1.4 工程决策如何转化为实际价值

• 电源

  NVDC路径、低阻抗功率回路和充分的瞬态余量可以降低低电量上行时的复位风险，最终体现为会话不中断。

• 射频

  较低的通路插损、有效的天线匹配和正确的频段切换有助于减少重传与高功率驻留，价值体现在有效吞吐、温升和续航，而非实验室峰值速率。

• 热控

  充电降额、功率器件散热和外壳温升管理可避免边充边传过程中频繁限频，使设备维持可用吞吐。

• 恢复

  掉网检测、自动重注册、看门狗和复位原因记录可缩短无人干预下的离线时间，直接改善维护效率。

1.5 价值必须由测试结果证明

标称速率、最大充电电流和电池容量都不能单独代表实际体验。对比测试应固定信号强度、业务脚本和环境温度，再记录有效吞吐、掉线次数、恢复时间、表面温升及单位业务耗电。只有这些组合指标得到改善，硬件投入才真正转化为使用价值。

• 低电量上行掉线率
• 多客户端有效吞吐
• 断网自动恢复时间
• 边充边用表面温升
• 典型业务单位耗电

2. 系统架构与信号链路

圣邦微电子公开方案以蜂窝平台和Wi-Fi模块为数据核心；输入侧完成ESD、过压保护、充电及电源转换，射频侧完成蜂窝频段切换、Wi-Fi前端和天线连接，控制侧负责复位、温度、SIM与外设管理。

• USB-C输入与ESD
• 过压保护与充电
• Buck/LDO电源树
• 蜂窝平台与SIM
• Wi-Fi热点与RF前端
• 监控、显示与低功耗

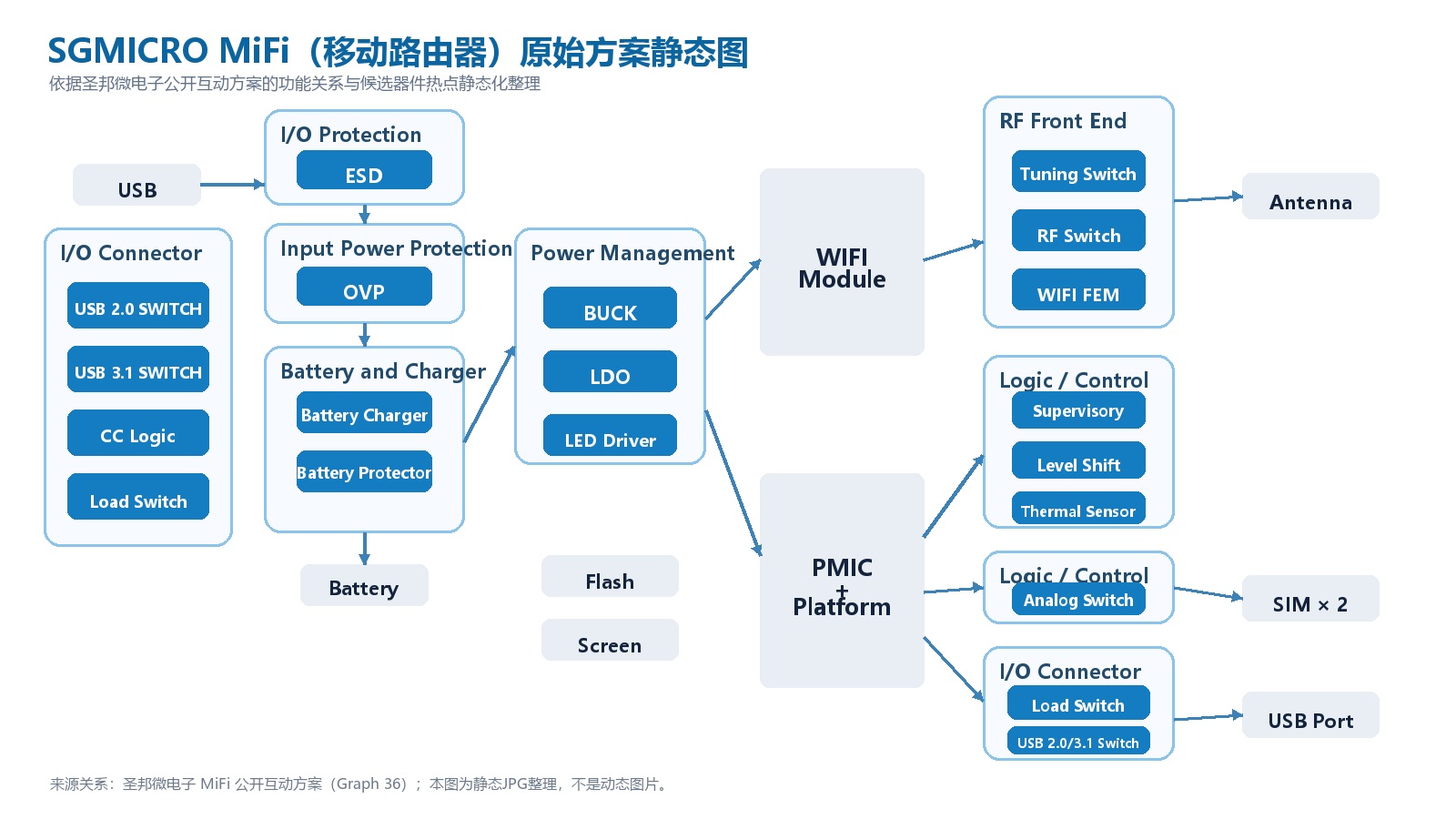

2.1 圣邦微电子公开方案图

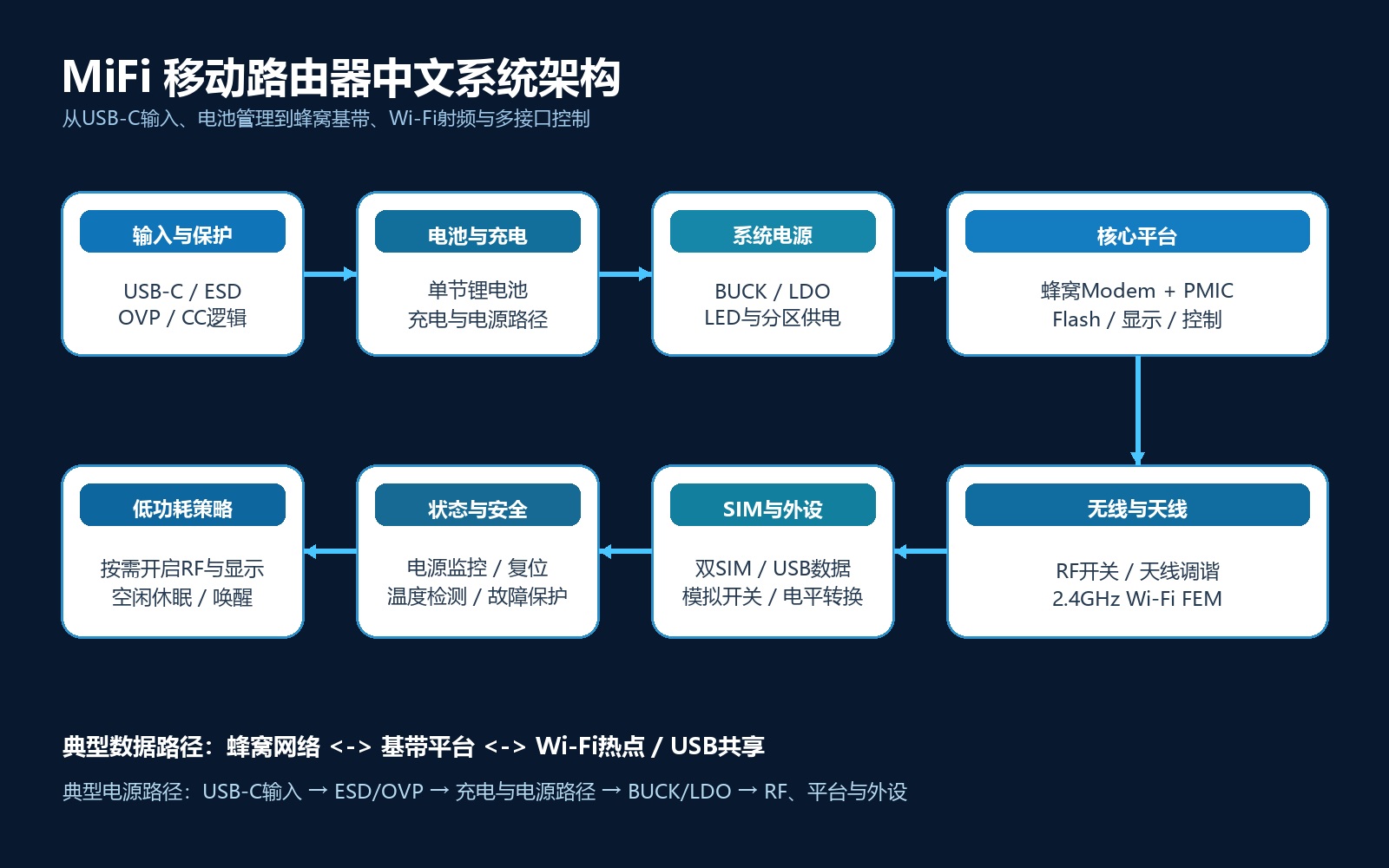

2.2 中文系统架构图

3. 候选器件与适配边界

选型顺序为：确定系统指标、筛除电气条件不符的器件、完成关键参数计算、样片验证、整机联合测试。以下型号不构成固定BOM。

证据分级：型号、功能和额定参数来自圣邦微电子公开产品资料；器件在MiFi中的具体位置属于方案级适配判断；续航、温升、吞吐、掉线率和射频性能必须由目标平台实测，不能由单颗器件参数直接推导。

3.1 输入保护与电池充电

• SGM05HU1ALESD/浪涌

  该器件为5.5V单向保护器件，官方资料给出的典型输入电容为100pF，应用范围包括USB VBUS、CC、麦克风和GPIO。这个电容等级不适合直接放入USB高速差分通道。

  校核：反向工作电压、钳位电压、浪涌电流、IEC测试等级及冲击后的功能完整性。

• SGM40666AS输入OVP

  官方资料标明其供电范围为2.5V至28V、导通电阻27mΩ典型值、连续电流4.5A，OVLO可在4V至22V范围设置。可置于USB输入与充电器之间，但4.5A器件额定值不等于连接器和PCB可以持续承载相同电流。

  校核：适配器电压范围、OVLO阈值、浪涌波形、连接器额定值、铜箔温升及WLCSP热阻。

• SGM41513充电/NVDC

  该器件支持3.9V至13.5V输入、最高3A单节电池充电、NVDC电源路径、I²C配置和无电池启动。3A是器件能力边界，不是整机默认充电电流。

  校核：输入限流、电芯允许倍率、NTC/JEITA策略、最小系统电压、功率回路和热调节触发条件。

3.2 系统电源与敏感电源轨

• SGM61030同步Buck

  官方资料给出的输入范围为2.5V至5.5V、输出电流能力3A，并支持100%占空比。A版本轻载进入节能模式，B版本保持连续电流模式，两者的轻载效率和纹波特性不同。

  校核：最低电池电压、最大负载、占空比、输出电容范围、负载瞬态、电感饱和及A/B版本选择。

• SGM2036S低噪声LDO

  该LDO支持1.6V至5.5V输入和300mA输出，300mA负载、3.0V输出条件下的典型压差为190mV。是否适合射频或时钟电源轨，还要结合目标频段的PSRR与噪声曲线判断。

  校核：输入余量、实际负载、PSRR频率特性、输出噪声、启动时序和结温。

• SGM3756WLED驱动

  该器件为1.2MHz异步升压白光LED驱动器，输入范围2.7V至5.5V，最高输出38V，可驱动1至10颗串联LED。OLED、无屏或显示模组已集成背光驱动时不应配置。

  校核：LED串压、电流设定、PWM调光范围、开路保护、输入纹波和EMI。

3.3 蜂窝与Wi-Fi射频前端

• SGM22001A2.4GHz Wi-Fi FEM

  官方定位为2.4GHz 802.11n前端模组，集成功率放大器、两组SPDT收发开关和控制器。该器件不能据此推导5GHz或其他Wi-Fi制式能力。

  校核：目标调制方式下的输出功率、EVM、谐波、效率、供电压降和地区法规。

• SGM12033A3P3T RF开关

  该器件覆盖0.4GHz至5.8GHz，采用3P3T拓扑并兼容MIPI RFFE V2.1。频率覆盖并不等于自动适配目标平台，端口映射与控制时序仍需逐项确认。

  校核：频段映射、插损、隔离度、0.1dB压缩点、谐波、端口功率和MIPI地址。

• SGM72204A天线调谐开关

  该器件是0.1GHz至2.7GHz的SP4T天线调谐开关，采用GPIO控制。它适合匹配网络支路切换，不应与收发主通路开关混为一类；高于2.7GHz的路径超出其额定频率范围。

  校核：调谐拓扑、控制电平、关断电容、导通电阻、RF电压和天线匹配状态。

3.4 接口、复位与信号路由

• SGM7224USB 2.0开关

  该器件为USB 2.0 480Mbps DPDT模拟开关，供电范围1.8V至5.5V，-3dB带宽典型值850MHz。它可用于D+/D-路径选择，但不能替代USB 3.x SuperSpeed开关。

  校核：导通电阻、带宽、插损、回波损耗、串扰、通道偏斜和USB眼图。

• SGM836电源监控

  该监控器支持0.4V至5V检测范围，复位延时可在1.25ms至10s内配置，静态电流典型值0.6μA。监控阈值需位于系统保证工作下限与实际跌落范围之间。

  校核：阈值及公差、复位延时、电源斜率、纹波和负载阶跃下的误触发概率。

• SGM44602模拟开关

  该器件是1.8V至5.5V供电、300MHz带宽的双DPDT模拟开关。官方应用并未将其定义为专用SIM开关；是否能用于SIM路径，必须以基带接口规范和信号测试为准。

  校核：SIM电压、导通电阻、漏电、热插拔、ESD、时钟边沿和平台时序。

4. 关键计算与设计裕量

MiFi的主要风险集中在峰值负载、密闭外壳温升、高速接口衰减和多射频共存。原理图设计前应完成以下四项预算。

• 4.1 峰值电流与电压跌落

  压力工况应包含蜂窝最大上行功率、Wi-Fi满吞吐、显示点亮和电池充电并发。负载阶跃初期可用一阶模型估算电池及路径电阻压降与电容放电量。

  ΔV ≈ Istep × (Rbat + Rpath) + ΔI × Δt / C

  该式未包含转换器闭环响应、寄生参数与负载动态，只用于确定初始裕量；最终最低电压必须通过示波器实测，并覆盖低温、电池老化和器差。

• 4.2 充电与整机热预算

  边充边用时，输入功率优先供给系统，剩余功率用于充电。应在高温、弱散热外壳和蜂窝上行条件下测量充电芯片、PCB、电池与连接器温升，并设置输入电流和充电电流降额策略。

• 4.3 USB信号完整性

  VBUS/CC侧关注耐压与浪涌；USB 2.0侧关注差分电容和眼图；USB 3.x侧还需评估数GHz范围的插损、回波损耗、过孔与参考平面切换。保护器件和模拟开关应分别建模。

• 4.4 射频链路预算

  蜂窝路径逐项核对频段、发射功率、开关插损、线性度、谐波和天线效率；Wi-Fi路径同时检查调制方式、EVM、接收灵敏度与法规限制。TRP/TIS和吞吐测试用于验证整机结果。

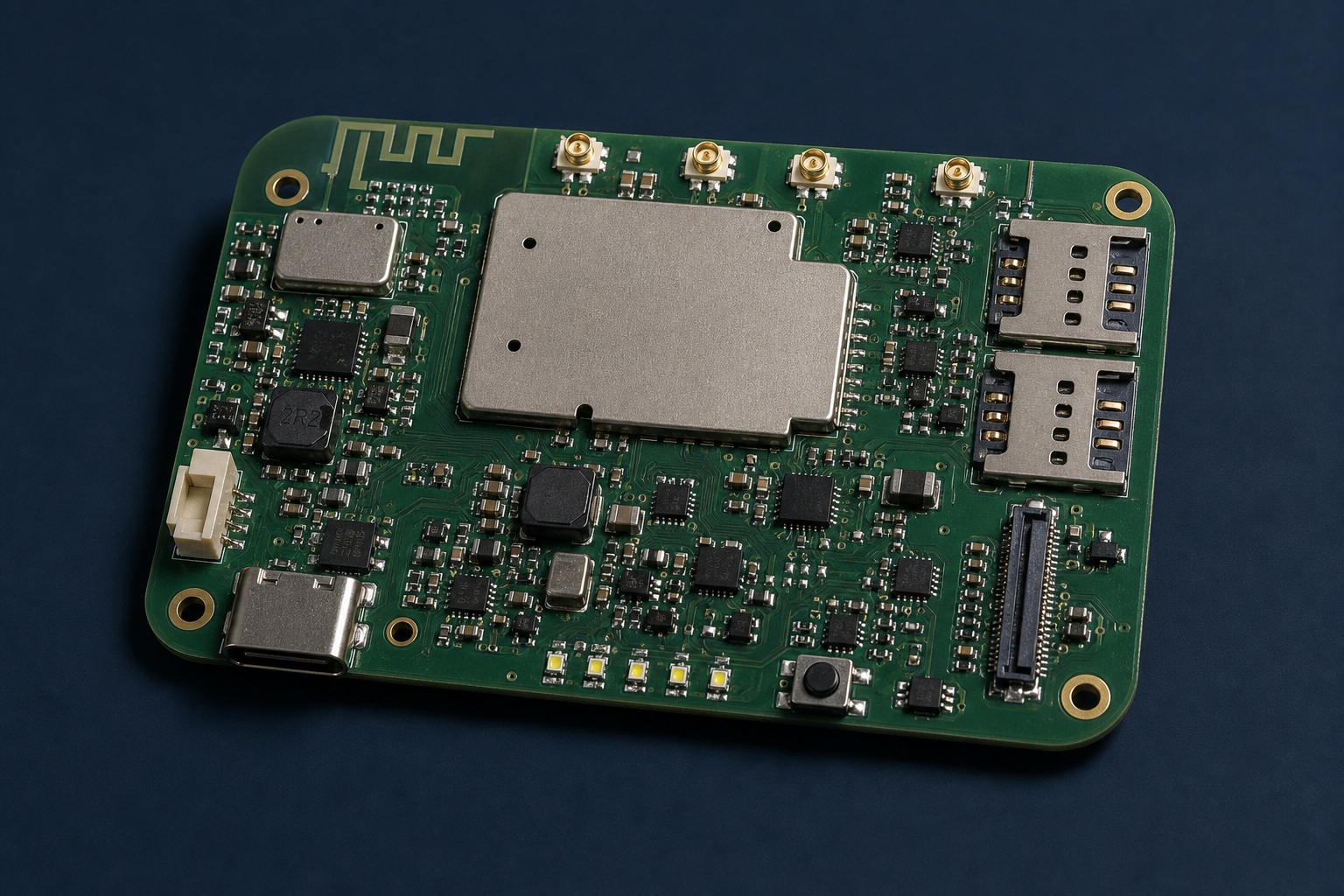

5. PCB分区与布局重点

布局顺序应优先保证浪涌回路、充电与Buck高di/dt回路、RF参考地及天线净空，再安排数字接口和低速控制。功能分区不能替代叠层、阻抗和热仿真。

• 01

  接口保护：ESD器件靠近连接器，浪涌回流路径短且直接，避免保护电流进入数字地与RF地。

• 02

  功率回路：输入电容、充电器、Buck电感和输出电容紧凑布置；开关节点面积受控并远离天线与时钟。

• 03

  射频区域：RF走线保持连续参考地和受控50Ω阻抗，匹配网络靠近器件，屏蔽罩采用接地过孔围栏。

• 04

  热与测试：功率器件设置散热铜皮和热过孔；保留关键电源、复位、MIPI控制及RF调试测试点。

6. MiFi核心控制逻辑

控制状态机依次完成电源检查、蜂窝注册、数据会话、Wi-Fi热点启动、在线监控和空闲休眠；欠压、过温或初始化失败进入安全关断。硬件接口需按目标MCU、蜂窝模组和Wi-Fi平台适配。

typedef enum {
    MIFI_BOOT,
    MIFI_POWER_CHECK,
    MIFI_MODEM_ATTACH,
    MIFI_HOTSPOT_START,
    MIFI_ONLINE,
    MIFI_LOW_POWER,
    MIFI_FAULT
} MifiState;

void mifi_task_10ms(void)
{
    watchdog_kick();
    update_protection_state();

    switch (g_mifi.state) {
    case MIFI_BOOT:
        g_mifi.state = power_rails_enable()
                     ? MIFI_POWER_CHECK : MIFI_FAULT;
        break;

    case MIFI_POWER_CHECK:
        g_mifi.state = power_good() && modem_init()
                     ? MIFI_MODEM_ATTACH : MIFI_FAULT;
        break;

    case MIFI_MODEM_ATTACH:
        if (modem_register_network(30000U) &&
            modem_data_session_start())
            g_mifi.state = MIFI_HOTSPOT_START;
        else
            g_mifi.state = MIFI_FAULT;
        break;

    case MIFI_HOTSPOT_START:
        g_mifi.state = wifi_ap_start()
                     ? MIFI_ONLINE : MIFI_FAULT;
        break;

    case MIFI_ONLINE:
        if (wifi_client_count() == 0U &&
            !user_activity_detected() &&
            !usb_vbus_present())
            g_mifi.idle_ms += 10U;
        else
            g_mifi.idle_ms = 0U;

        if (g_mifi.idle_ms >= 120000U) {
            wifi_ap_stop();
            modem_enter_psm();
            display_set_low_power(true);
            g_mifi.state = MIFI_LOW_POWER;
        }
        break;

    case MIFI_LOW_POWER:
        if (user_activity_detected() || usb_vbus_present()) {
            modem_leave_psm();
            g_mifi.state = MIFI_HOTSPOT_START;
        }
        break;

    default:
        system_safe_shutdown();
        g_mifi.state = MIFI_FAULT;
        break;
    }
}
