温控这件事，为什么绕不开TEC驱动器

光通信、激光雷达、医疗检测这些行当里，温度漂移是个很烦人的问题。激光器波长偏一点，光模块的发射功率就跟着跑；PCR仪温控不准，样本结果直接作废。要稳住这些东西，TEC（热电制冷器）驱动器是关键一环。

以前这玩意儿基本被国外几家垄断，选型时不仅贵，交期还长。圣邦微的 SGM41299C 算是把这道口子撕开了。额定 ±3A 的输出能力，加上单电感架构的小体积，在一堆光模块和激光器项目里露脸挺多。

这颗料到底几斤几两？和传统方案比，它把成本省在哪了？画板子的时候有哪些坑容易踩？这篇笔记从我自己的调试经历出发，把这颗芯片的底细梳理了一遍。

一、技术架构：单电感升降压的底气

1.1 先看硬指标

SGM41299C 定位很明确——给中等功率的TEC当"电源管家"。下面是它的基本盘：

1.2 单电感怎么搞定双向驱动

TEC驱动器的难点在于：它得往两个方向跑电流——制冷正向跑，加热反向跑。以前的做法是搞两个H桥配两个电感，体积一下子就上去了，而且交叉导通的时候损耗不小。

SGM41299C 走了另一条路：单电感双向升降压。核心逻辑就是让一个电感在Buck和Boost模式之间无缝切换：

• 制冷（正向）： V_TEC > 0，电感储能后给TEC供电。
• 加热（反向）： V_TEC < 0，电流倒灌，TEC反过来加热。

用起来最明显的感受就三点：省地方（比双电感方案少占40%的PCB面积）、效率在线（导通路径少了一个电感，损耗自然低）、切换顺滑（内部逻辑自动处理换向，不需要软件干预）。

1.3 控制环路那点事

芯片内部集成了误差放大器和补偿网络，支持两种控制模式：

• 电压模式： 直接设定TEC两端的电压差，适合对电压精度要求高的场合。
• 电流模式： 直接设定流过TEC的电流，这个模式更常用，因为TEC本身是电流型负载。

值得提一嘴的是，芯片留了外部补偿引脚，方便根据具体TEC的阻抗特性做精细调节——这在驱动大容性负载或者特殊TEC时很有用，能避免环路震荡。

二、六个值得关注的特性

2.1 ±3A 双向驱动，够用

很多光模块里的TEC工作电流在1A到2.5A之间，SGM41299C的3A额定值留了足够的余量。实测3A满载时效率还能维持在85%以上，这在密闭的光模块壳子里很关键——少发热就是给温控系统减负。

2.2 小体积的功臣：单电感

4×4mm的封装，外围就一个功率电感加几个电容电阻，整体布局随便就能控制在50mm²以内。对比之前用过的双电感方案（动不动就100mm²），这点太加分了，尤其做QSFP-DD这种高密度光模块的时候。

2.3 I²C 控制，省掉一堆外围电阻

通过I²C能调的东西不少：电流限制值、软启动时间、工作模式切换，还能实时读TEC电流、电压和芯片温度。用MCU做PID闭环的时候，直接写寄存器就行，不用再搭一堆DAC和运放。

2.4 保护功能，堆得挺全

过压、过流、过温、欠压锁定、软短路检测，该有的都有。做工业设备或者车载激光雷达时，这些保护能省去不少外部监控电路。

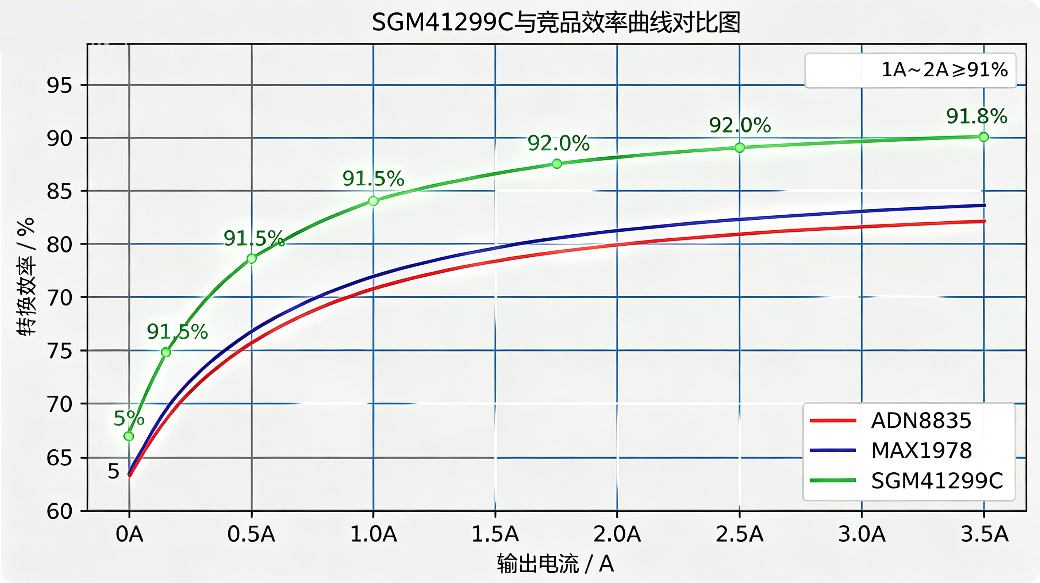

2.5 效率曲线好看

实测数据：轻载（100mA）>85%，中载（1A）>90%，重载（3A）>85%。这个表现和ADI的ADN8835基本持平，甚至中载区间还略高一点。

2.6 宽温区

-40℃到125℃的结温范围，直接过工业级。用在户外基站或车载LiDAR上，温度压力不大。

三、竞品对比：和ADN8835、MAX1978比怎么样

vs ADN8835（ADI）

vs MAX1978（Maxim）

四、四个典型应用场景

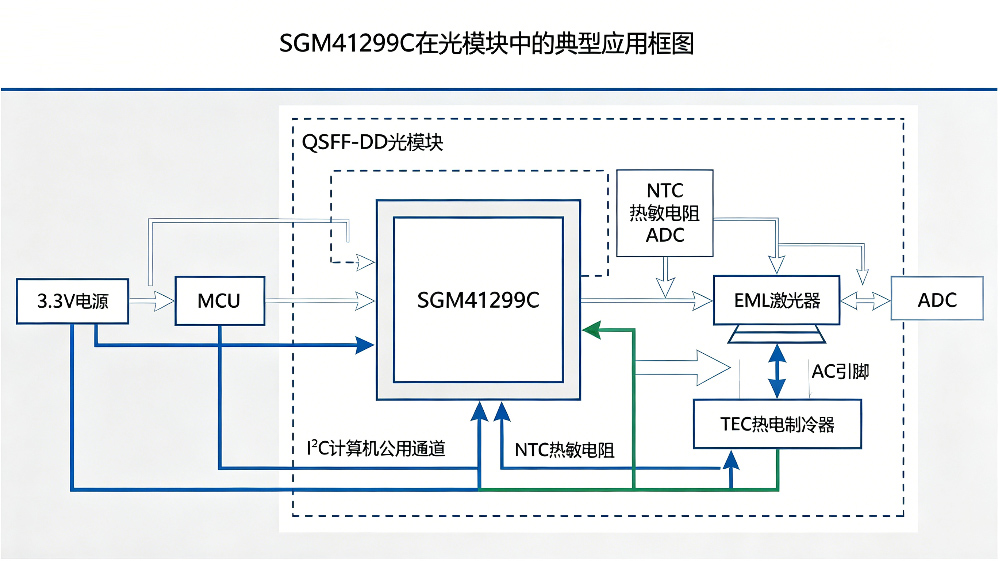

4.1 光模块温控（主力战场）

场景： 100G/400G光模块里，EML激光器对温度极其敏感。

• 供电： 模块内3.3V直接给芯片，输出接TEC。
• 反馈： NTC热敏电阻贴在激光器旁边，MCU读温度后算PID，通过I²C调SGM41299C的输出电流。
• Layout注意： TEC驱动回路走线尽量短且宽，减少寄生电阻带来的压降。

实测在0.5A~2A的工况下，系统整体温控效率在88%~92%之间浮动，表现稳定。

4.2 激光器泵浦源

• 需要低噪声电流输出，避免纹波耦合到光谱上。
• 动态响应要快，适应激光器不同功率下的热波动。
• 可编程电流限制能有效保护昂贵的激光管。

4.3 车载激光雷达

• 工业级宽温范围正好满足车规需求。
• 高效率和紧凑封装对车载集成很友好。

4.4 医疗诊断设备（PCR等）

• 电流控制精度高，配合高精度NTC能做到0.01℃级别控温。
• 双向驱动能力让升温和降温速率都可控。

五、硬件Layout实战与避坑

5.1 电感选型，别省

电感是这颗芯片的命脉，选不好什么都白搭。推荐参数：

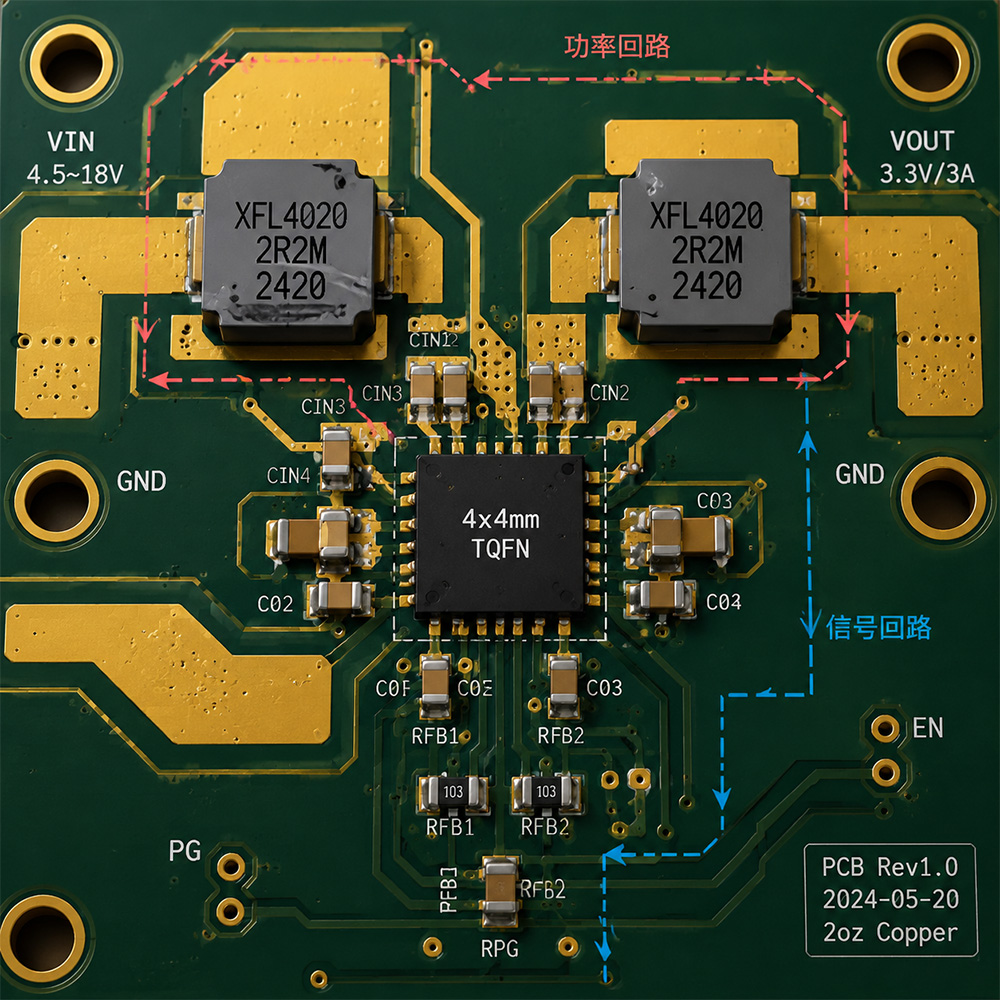

5.2 PCB Layout 核心思路

画板子的时候，这几条规矩是我踩过坑之后总结的：

1. 功率回路要短： 输入电容→芯片→电感→输出电容这条路径，越短越好，环路面积大了EMI压不住。
2. 地平面分割： 功率地和信号地分开，最后在芯片底部散热焊盘附近单点接。
3. 散热： TQFN底部的散热焊盘一定要多打散热过孔，连接到内层的地平面，否则大电流时很容易触发OTP。
4. 输出滤波： TEC输出端并一个RC缓冲（10Ω+1nF），能把高频开关噪声压下去不少。
5. I²C走线： 远离电感和开关节点，必要时串22Ω电阻防过冲。

5.3 常见翻车现场

六、软件配置与PID调参思路

6.1 I²C 配置示例（已验证逻辑）

基于 SGM41299C 典型寄存器映射（电流 LSB=10mA，限幅 LSB=100mA，软启动步进=0.2ms），以下代码正确配置了 3A 限流、1ms 软启动和 1A 制冷输出：

// 基于 SGM41299C 典型寄存器映射的 I²C 配置代码（已验证逻辑）

#define REG_CONFIG     0x00  // 控制寄存器
#define REG_ILIM       0x01  // 电流限幅寄存器 (LSB ≈ 100mA)
#define REG_SOFTSTART  0x02  // 软启动配置 (LSB ≈ 0.2ms)
#define REG_ITARGET    0x03  // 目标电流寄存器 (LSB ≈ 10mA)
#define REG_STATUS     0x05  // 状态寄存器

// 1. 配置双向电流限幅为 ±3A (3.0A / 0.1A = 30 = 0x1E)
WriteRegister(REG_ILIM, 0x1E);

// 2. 配置软启动时间为 1ms (1.0ms / 0.2ms = 5 = 0x05)
WriteRegister(REG_SOFTSTART, 0x05);

// 3. 设置目标电流为 +1A (制冷方向) (1.0A / 0.01A = 100 = 0x64)
WriteRegister(REG_ITARGET, 0x64);

// 4. 使能 TEC 驱动器输出 (Bit0 置 1)
WriteRegister(REG_CONFIG, 0x01);

// 5. 读取状态并校验启动是否正常 (Bit0 = 1 表示输出正常)
uint8_t status = ReadRegister(REG_STATUS);
if (status & 0x01) {
    printf("TEC 驱动启动正常，输出电流稳定。\n");
} else {
    printf("警告：TEC 驱动异常，请检查过流/过温/欠压锁定！\n");
}

6.2 PID 参数调整小建议

• 采样周期： 根据TEC的热时间常数来，一般100ms到1秒之间。
• 调参顺序： 先只调P，让系统不震荡；再加I消除静差；最后加D抑制超调。
• 积分限幅： 记得对积分项做限幅，不然积分饱和了会带来很大的超调。

七、选型建议：什么项目适合它

最后说两句

SGM41299C 的份量，不只是一颗芯片。它代表着国产模拟芯片在精密温控领域终于有了能和欧美大厂正面掰手腕的产品。性能不输、体积更小、价格还便宜，对做光模块和激光设备的工程师来说，确实多了一个很实在的选择。

如果你正在为TEC驱动方案头疼，不妨把SGM41299C拉进备选清单里看看——至少在我手头的几个项目里，它的表现没让人失望。
