电源设计又翻车？圣邦微DC-DC选型与Layout避坑指南，别再走弯路了！
圣邦微DC-DC选型与实战指南：从拓扑匹配到Layout避坑的硬核解析
TL;DR（太长不看版）：圣邦微DC-DC选型3步法
- 确认拓扑：输入>输出选Buck（如SGM61430），输入<输出选Boost（如SGM66099），输入跨压选Buck-Boost（如SGM62110）。
- 算电流：电感饱和电流 ≥ 峰值开关电流 × 1.2倍裕量。
- 看Layout：输入电容紧贴引脚，FB走线必须Kelvin连接，功率回路面积做到极致小。
在复杂的电源系统设计中，DC-DC转换器的选型绝不仅仅是比对输入输出电压和最大电流。拓扑结构的匹配、开关频率与外围器件的权衡，以及PCB Layout中的热设计与EMI控制，才是决定电源方案成败的核心。本文基于圣邦微（SGMICRO）DC-DC产品矩阵，深度解析选型逻辑与实战设计要点。
一、 拓扑匹配：精准定位Buck、Boost与Buck-Boost
选对拓扑是电源设计的第一步，必须根据输入输出压差关系进行严格匹配：
1. 宽压降压（Buck）场景
针对工业控制（如24V转12V）或车载系统，推荐采用圣邦微SGM61430同步降压转换器。该芯片支持4.5V至36V宽压输入，具备3A连续输出电流能力。其核心优势在于集成了内部补偿网络，省去了外部环路补偿的繁琐计算；同时具备0.6μA的超低关断电流，在电池供电的工业仪表中能有效延长续航。
2. 电池升压（Boost）场景
在单节锂电池升压至5V的应用中，需重点评估峰值开关电流。例如，若负载为5V/300mA，按2.8V最低输入电压和85%效率估算，峰值开关电流约为0.63A。此时推荐SGM66099升压芯片，其开关电流裕量充足，且支持高达1.2MHz的开关频率，可大幅缩减外部电感和电容的体积。
3. 升降压（Buck-Boost）场景
针对电池电压可能跨越输出电压的系统（如3.7V锂电池稳压输出3.3V或5V），SGM62110/SGM62111是理想选择。作为四开关同步升降压芯片，它在3.3V输出、10mA至2.5A负载段内转换效率超90%。此外，该系列内置I²C接口，支持通过编程动态调节输出电压，极大提升了系统电源管理的灵活性。
[实战案例分享]
某工业客户在使用竞品DC-DC时，重载下EMI辐射超标3dB。我们将其替换为圣邦微SGM61308（FPWM模式），并指导其优化了输入电容的功率回路面积，最终不仅EMI一次性通过，BOM成本还下降了15%。
二、 核心参数计算与外围器件选型
确定拓扑后，外围储能器件的选型直接决定了电源的瞬态响应与EMI表现：
1. 电感选型与饱和电流裕量
在Buck-Boost等复杂拓扑中，最恶劣工况通常发生在Boost模式（最低输入电压、最高输出电压、最大负载）。选型时，电感的额定饱和电流必须至少高于该工况下最大峰值电流的20%。例如SGM62110典型应用推荐0.47μH电感，为获得更高效率，应优先选择低DCR（直流电阻）的功率电感。
2. 电容配置与高频噪声抑制
输入电容需根据芯片距离电源端的远近调整：常规应用10μF即可，若走线较长则需增加至47μF钽电容或电解电容以吸收浪涌。输出端建议采用“双22μF陶瓷电容并联0.1μF电容”的组合，0.1μF电容必须尽可能靠近VOUT和GND引脚，以有效滤除高频开关噪声。
三、 PCB Layout与热管理实战避坑
再好的芯片，如果Layout不合理也会导致EMI超标或热失控。在圣邦微DC-DC的实际应用中，需严格遵守以下设计规范：
1. 功率回路最小化原则

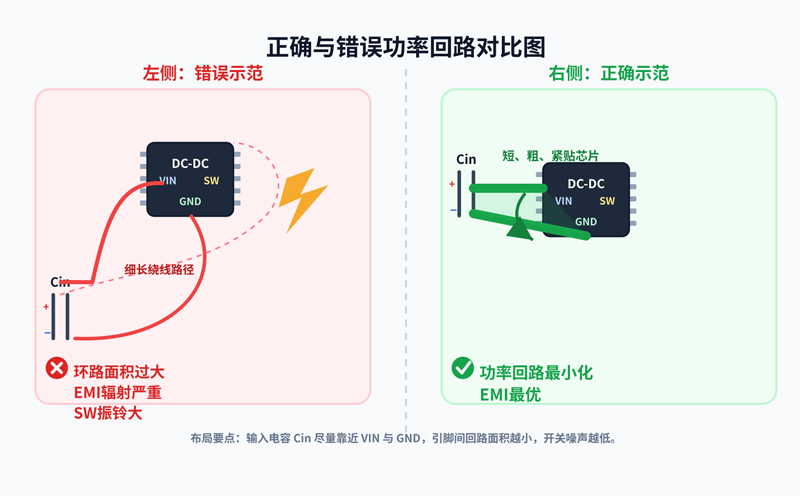

对于四开关Buck-Boost等高频芯片，存在多个高频开关回路。必须使用短、宽、直接的铜皮走线，将输入电容、SW引脚、电感和输出电容形成的环路面积做到极致小。这是降低辐射EMI和抑制开关节点（SW）振铃（Ringing）的核心手段。
2. 接地策略与敏感信号隔离

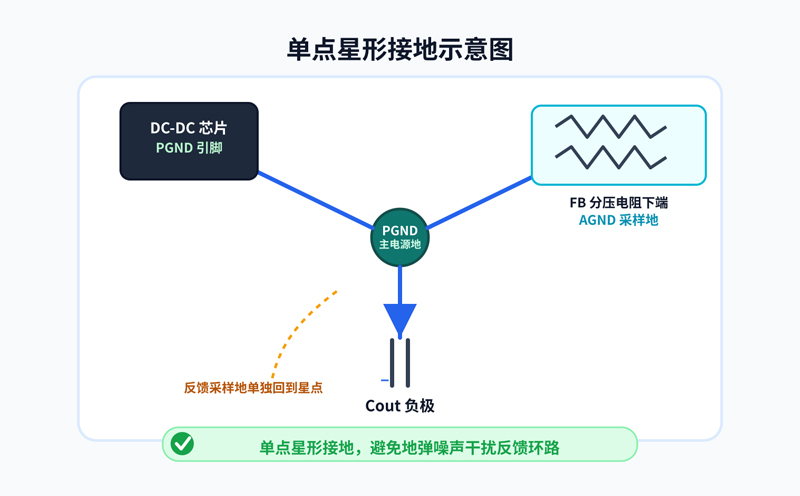

圣邦微多数DC-DC芯片设计了独立的功率地（PGND）和模拟地（AGND）。Layout时应采用“单点星形接地”，将反馈（FB）分压电阻的采样地线单点连接至主电源地。同时，FB走线必须远离电感和SW节点等噪声源，并采用Kelvin连接直接采样输出电容两端电压，防止地弹噪声干扰反馈环路。
3. 热设计与散热过孔
针对中高功率应用（如SGM61163等大电流降压芯片），必须充分利用QFN/SOIC封装底部的裸露散热焊盘。在PCB设计时，需在焊盘正下方布置多个Thermal Vias（散热过孔），将热量快速导至内层或背面的大面积接地铜皮上，必要时需额外增加散热片，确保芯片结温在安全范围内。
四、 圣邦微DC-DC高频问题（FAQ）
Q1：圣邦微DC-DC可以直接Pin-to-Pin替代TI或ADI的型号吗？
A：圣邦微有大量型号在引脚定义和外围电路上做到了兼容。但建议不要盲目替换，需重点核对内部环路补偿参数、热阻（RθJA）及保护机制（如打嗝模式阈值），以确保在极端工况下的可靠性。
Q2：轻载时输出电压纹波变大，该如何解决？
A：这通常是因为芯片进入了PSM（脉冲跳跃）模式。如果对纹波要求极高，建议选用带“B”后缀的型号（如SGM61308B），该系列采用FPWM（强制PWM）模式，能在全负载范围内保持恒定频率和极低纹波。
Q3：电感选型时，饱和电流和温升电流看哪个？
A：必须同时满足。温升电流决定了电感的稳态发热（影响效率），而饱和电流决定了电感在峰值电流下是否会失去电感量导致系统崩溃。通常要求饱和电流 ≥ 峰值开关电流 × 1.2倍裕量。
